功效特征
接纳非打仗式磁传感丈量道理
收罗的数据精度高，靠得住性强
接纳重力均衡摆锤设想，荷重才能强，可不变在竖直地位
风速丈量规模宽，启动风速低
接纳容错设想，在接错线的环境下传感器不会破坏
多级防雷抗浪涌设想
描写与利用

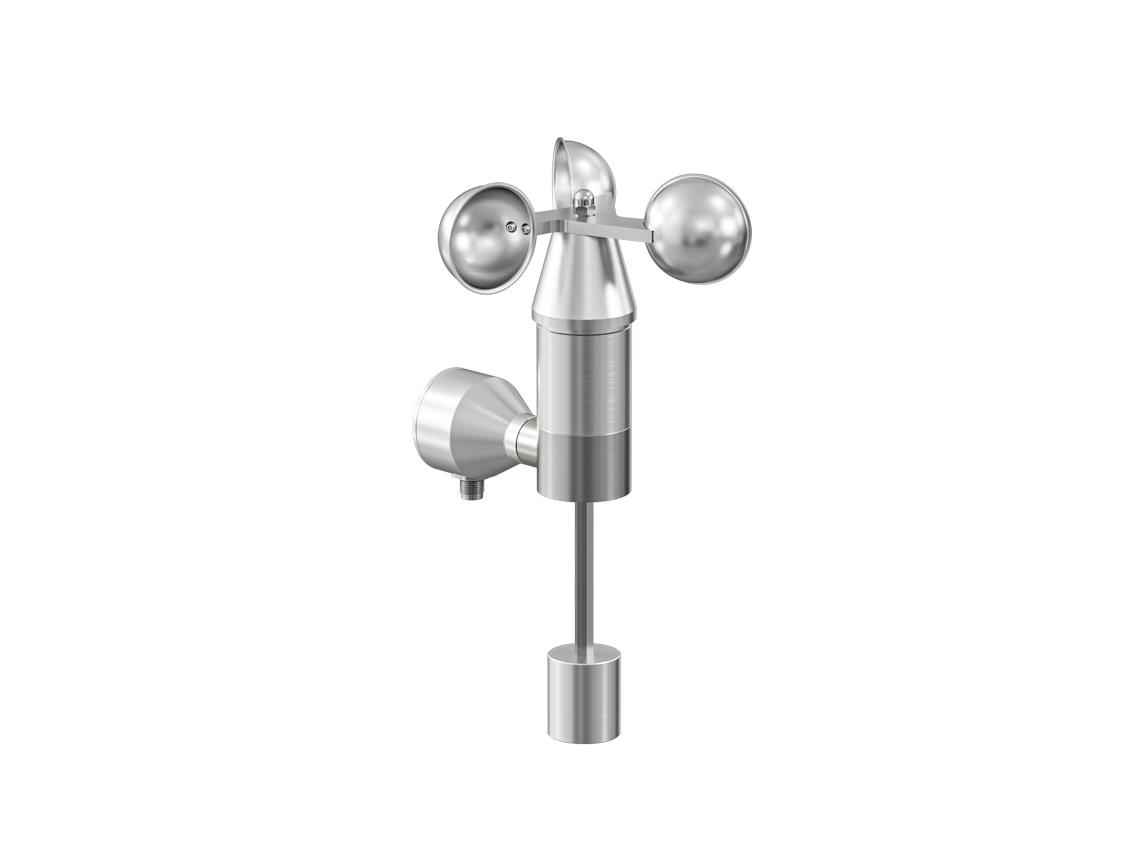

FAP4系列摆锤式风速仪是一款专为履带吊、桥梁蘑菇视频 车等大型起重、悬臂类挪动动弹机器开辟的测风装备。产物接纳摆锤配重设想，可在±90°内肆意摆动，并不变在垂直标的目的，完成及时程度风速丈量。
手艺规格
根基
货物名称
摆锤式风速仪
终产物编号
FAP4
电气
级任务交流电压
12-36VDC
电功率
1.8W
旌旗蘑菇视频号导出体例
4-20mA
侧量原理
非打仗式磁传感丈量
光缆配置装置摆饰
带M12航空插座的3芯屏障线
接线头体例
M12航空插头
如何消除静电充放
IEC61000-4-2 打仗放电±8kV，氛围放电±15kV
浪涌抗扰度
IEC61000-4-5 线对线±6kV
机器
泵壳颜色
本性
罩壳材质原料
铝合金/SUS304
的方向标的材质
铝合金
外表层处治
阳极氧化/钝化
参阅份量
1kg
设备体例
墙壁装置
任務室内温度
-40˚C ~ +70˚C
低温干燥的温度
-40˚C ~ +70˚C
目标任务室内温度
0~100%RH
抗振等级
IEC60068-2-6 2g
护壳个人防护官阶
IEC60529 IP65
盐雾等级
ISO9227 NSS 720h
景象形象
精确测量总量
0-30m/s
精确测量精确度
±0.5m/s @ V≤15m/s ±3% @ V>15m/s
分辩率
0.1m/s
启用风压
0.5m/s @ 20℃
抗风等级力度
72m/s 坚持30s
尺寸
定货编码
FAP4
| 生成物编写代码 | 结果型號 | 端电压 | 旌旗蘑菇视频号伤害体例 | 设备安装体例 | 满量程 | 电气设备插口 |
|---|---|---|---|---|---|---|
| 1000565_001 | FAP4-330SG3 | 12-36VDC | 4-20mA | 木板墙控制蘑菇视频 | 0-30m/s | M12航空公司电源插座 |
| 1000565_002 | FAP4-340SG3 | 12-36VDC | 4-20mA | 墙上装置设备 | 0-40m/s | M12航空公司墙壁插座 |
| 1000565_003 | FAP4-350SG3 | 12-36VDC | 4-20mA | 墙平衡装置 | 0-50m/s | M12空航插板 |
